国网绿箱变 标准箱式变电站的视觉识别与技术规范

一、什么是国网标准箱式变电站

箱式变电站（简称“箱变”）是一种将高压开关设备、配电变压器和低压配电装置按一定接线方案排成一体的紧凑式配电设备。国家电网标准箱式变电站，即国网系统内根据统一技术规范设计和采购的箱变产品，具有标准化、模块化、互换性强的特点。

与普通箱变相比，国网标准箱变在容量等级、外形尺寸、接口方式、保护配置等方面均有明确规定，便于大批量招标、快速施工和后期运维。

二、国网绿：不仅仅是颜色

提起国网标准箱变，很多人首先想到的就是那标志性的“国网绿”外观。这种绿色并非随意选择，而是国家电网公司视觉识别系统（VI）的重要组成部分。

国网绿的色值有严格标准，通常参考国网公司发布的视觉识别手册中的专色或CMYK值。箱变外壳喷涂国网绿，一方面体现品牌统一性，另一方面也与周围环境（如绿化带、田野）形成较好的视觉融合，减少突兀感。

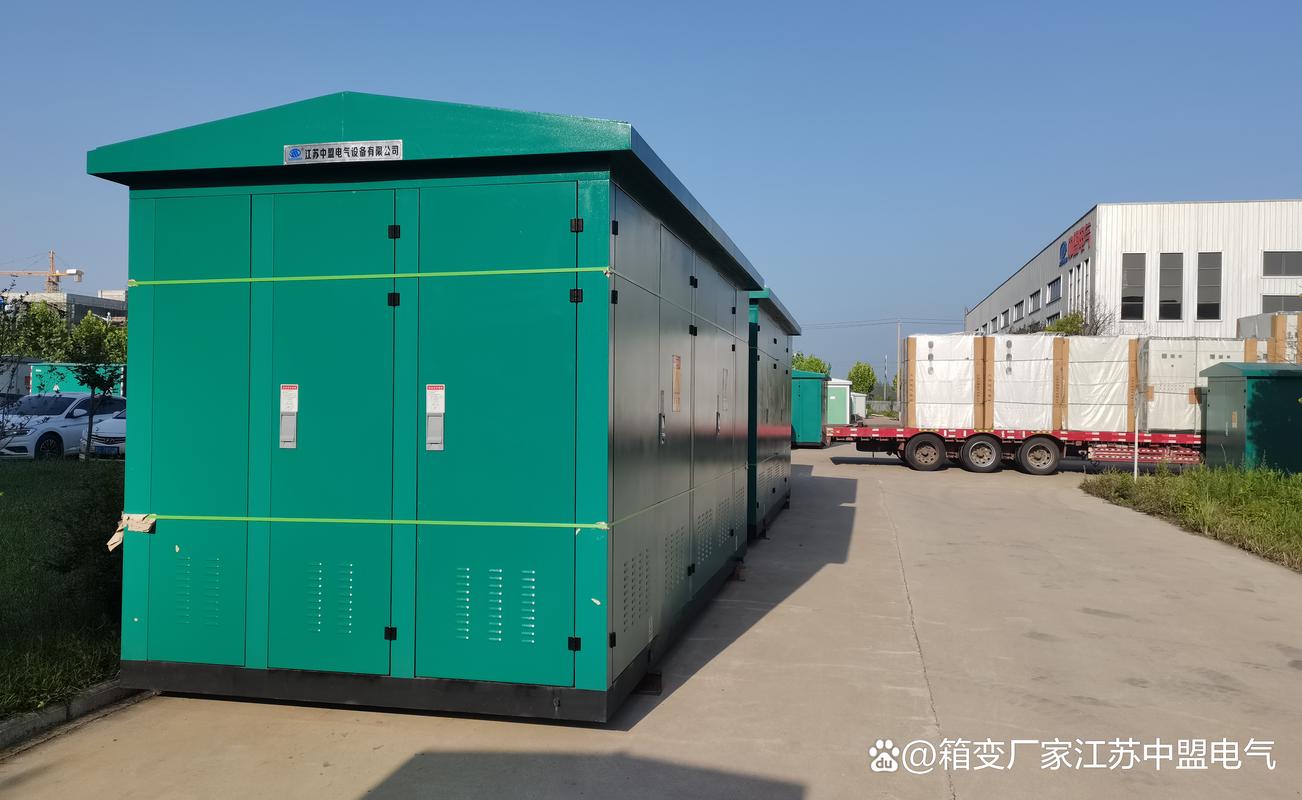

因此，当人们搜索“国网绿箱变图片”时，看到的通常是：外壳整体翠绿色、带有国家电网logo和“国家电网”字样的箱式变电站。不同厂家在细节（如通风口、门锁、底座颜色）上略有差异，但整体色调高度一致。

三、国网标准箱变的主要技术特点

1. 容量系列：常见容量为400kVA、500kVA、630kVA、800kVA、1000kVA、1250kVA等，以欧式箱变和美式箱变两种结构为主。国网标准倾向于欧式箱变（即“组合式变电站”），因其高低压室、变压器室相互独立，安全性更好。
2. 高压侧：一般采用负荷开关-熔断器组合电器或真空断路器，电压等级12kV/24kV/40.5kV，符合国网典型设计要求。
3. 变压器：优先选用干式变压器（如SCB系列）或油浸式全密封变压器（如S13/M-系列），低损耗、低噪音。
4. 低压侧：主开关采用框架断路器，出线采用塑壳断路器，具备计量、无功补偿等功能。
5. 外壳：采用集装箱式或金属框架式，表面防腐处理，喷涂国网绿。顶盖一般为双层隔热结构，防止日晒过热。
6. 防护等级：通常不低于IP33，部分户外型可达IP54。
7. 智能监测：近年来国网标准箱变逐步集成智能终端，具备温度、湿度、局放、电参量监测及远程通信功能（如4G/5G、光纤）。

四、如何识别与查看国网绿箱变图片

在网络上搜索“国网绿箱变图片”或“箱式变电站”时，可以从以下特征快速辨识：

• 颜色：翠绿色（近似RAL 6029或潘通色卡中的国网绿专属色）为主体。
• 标识：箱体正面、侧面显著位置有国家电网logo及“国家电网”中英文字样。
• 结构：明显分为变压器室、高压室、低压室，各室有独立门。
• 铭牌：通常带“国网标准”“标准化箱式变电站”等字样，并标注容量、电压比、序号。
• 出线方式：常见电缆下进下出或侧进侧出，底部有电缆沟接口。

建议通过国家电网电子商务平台（ecp.sgcc.com.cn）或省级电力公司招标公告中的技术规范书附图，获取最权威的国网标准箱变图片与尺寸。

五、国网标准箱变的应用场景

国网标准箱变广泛用于：

• 城市配电网改造与新建小区配电
• 工矿企业、商场、学校等用户配电
• 临时用电（如工地、活动场所）
• 新能源场站（风电、光伏升压或集电）
• 农村电网升级

其中，国网绿外壳箱变最醒目地出现在城市道路旁、住宅小区绿化带内、公园配电点等。

六、选购与定制提示

如果非国网系统内项目需要采购“国网标准”箱变，应注意：

• 确认是否严格执行国网典型设计（如《国家电网公司标准化箱式变电站典型设计》）。
• 箱变生产厂家需具备相应资质，并入围国网供应商名录更佳。
• 喷涂国网绿和粘贴国网标识须获得授权，谨防知识产权侵权。普通项目建议采用非标识颜色或自定义颜色。
• 智能功能可按需选配，不必强求国网集采全部要求。

七、

国网标准箱式变电站不仅是技术标准化产物，更以国网绿外观构成了中国配电网独特的视觉符号。搜索“国网绿箱变图片，箱式变电站”时，可以得到大量实物照片、设计图纸和厂家样本，直观感受其结构样式。理解其技术规范与标准，有助于电力设计、施工、运维人员更加规范地选型和操作。对于普通读者， Recognizing那是国网绿箱变，也就读懂了城市配电系统中的一抹绿灯。
