箱式变电站 定义与工作原理详解

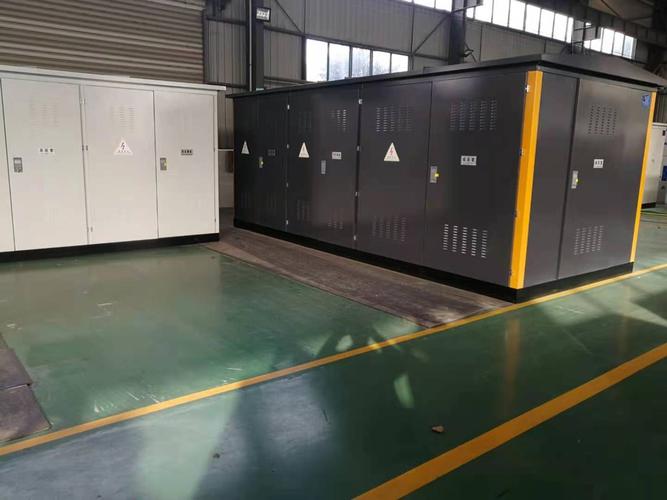

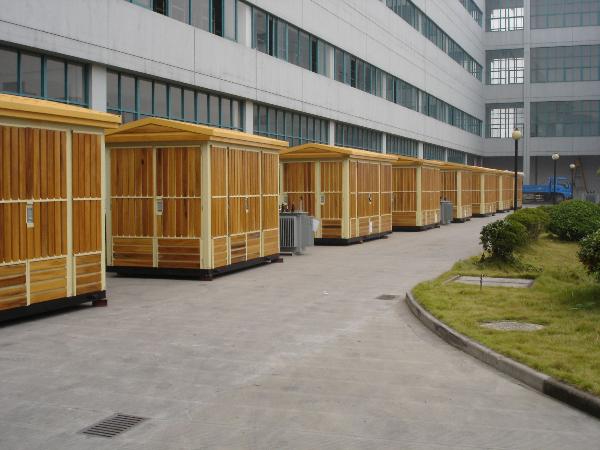

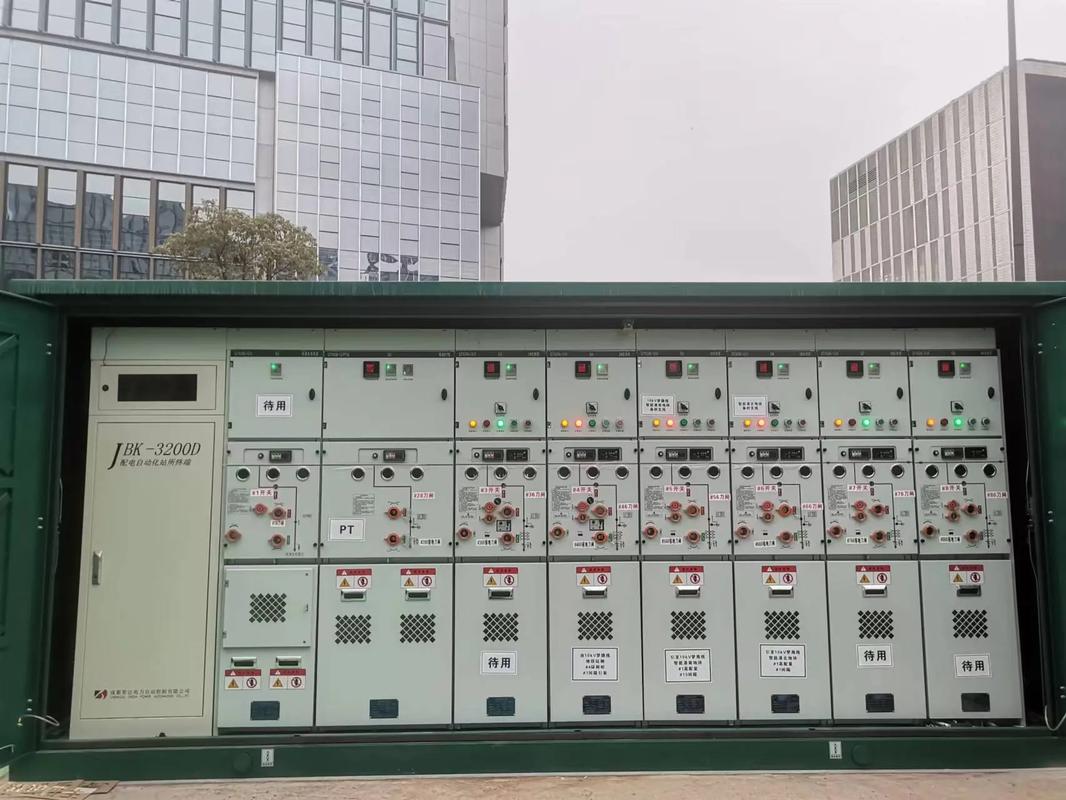

箱式变电站（简称箱变）是一种将高压开关设备、配电变压器、低压配电装置及辅助设备按一定接线方案集成于一个或几个箱体内的紧凑型成套配电装置。它相当于一个将传统变电站小型化、模块化的电力设施，广泛应用于城市电网、工矿企业、临时用电等场景。\n\n## 一、箱式变电站的原理\n\n简而言之，箱式变电站的工作原理是：\n从高压电网受电 --> 进行电压变换 --> 向低压负荷供电，并在此过程中实现电能的分配、控制、保护和计量。\n\n## 二、基本工作过程\n\n1. 高压进线与保护\n 高压电源（一般为10kV或35kV）通过电缆进入箱变的高压室。高压室内装有高压开关柜（如环网柜）。这些开关设备负责接通和切断高压电路，并在发生短路或过载等故障时，配合保护装置（如熔断器、继电器）快速切断电源，保护整个系统及下游设备。\n\n2. 电压变换（核心环节）\n 高压电能进入降压变压器。变压器利用电磁感应原理，将输入的高压（如10kV）降低为用户所需的低压（如400V/230V，即三相380V/单相220V）。这是实现电能安全、经济分配的关键步骤。\n\n3. 低压配电与控制\n 变压器输出的低压电能进入低压室。低压室内装有低压配电柜，包含主开关、分路开关、接触器、无功补偿装置、电能计量仪表等。它将低压电能分成多条支路，通过断路器、熔断器等保护器件，安全可靠地分配给各个用电负载，同时进行电压、电流测量和电能计量。\n\n4. 供电与监控\n 分配到各低压支路的电能，最终输送至各个用电终端（如电机、照明、插座）。箱体同时配备测温、通风、除湿等辅助系统，并通过智能监控单元（如可选配置）实现对内部运行状态（温度、电量、故障告警）的远程监控与操作。\n\n## 三、常见结构布局\n\n典型的箱变内部并非单一功能，而是按功能区隔开：高压室、变压器室、低压室 typically 形成“目”字型或“品”字型布置。这种物理分隔保证每个环节各有独立的操作和检修空间，同时电动互锁连接各回路以确保按规定流程顺序的安全操作连锁，防误功能完善。整站预先在工厂调试好成品交付安装，所有一次线圈接为 Y/Y（星形 - 星形）为主并可依据阻尼 Δh 派生单独接地三相四线为最常见布置形式及应用原理链场景决定组合单元所需紧凑一体。箱体的常见闭环思路取决于具体设备标配如GY1-p5工业控制箱）*即：从进线保护变压器串可以整体性简要通常）。
